OBNOVA DAT Z HDD

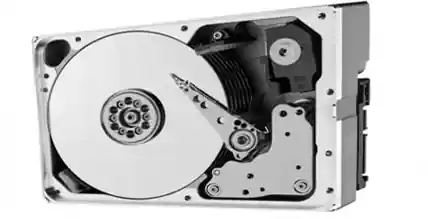

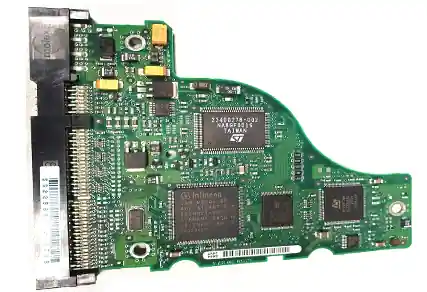

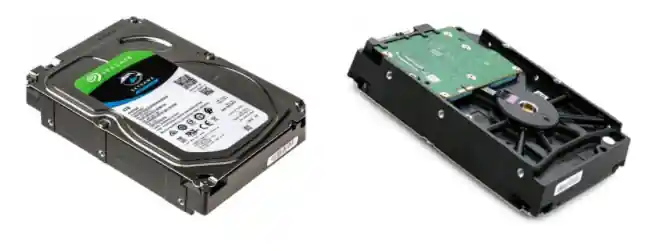

Pevný disk (HDD) je rozdělen na dvě velké části: elektronickou desku a hermetickou oblast, uvnitř níž jsou již magnetické disky, blok magnetických hlav a vřetenový motor. Řadič moderního pevného disku má procesor, operační paměť RAM a energeticky nezávislou paměť ROM.
Procesor zpracovává data přijatá z hlav a převádí je do „jazyka“
srozumitelného počítači: standard ATA. RAM zde funguje stejně jako v počítači. ROM je potřeba ke spuštění jako systém BIOS na základní desce. Ovladač řízení motoru nepotřebuje vysvětlení, je zřejmé z jeho názvu.

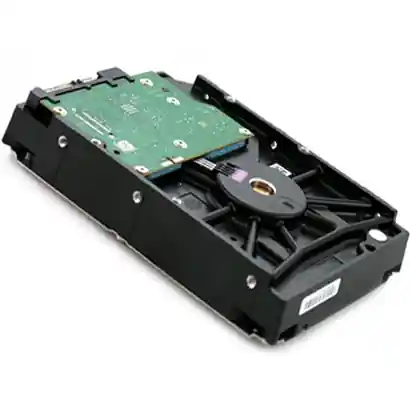

Po zapnutí přečte řídicí deska HDD servisní informace, a pokud jsou správné, pevný disk začne fungovat. Pokud selže deska elektroniky a v důsledku toho neumožní přístup ke složkám a souborům, nelze jen změnit desku odebráním z jiného dárcovského disku, i když jsou vizuálně podobné. Všechno není tak jednoduché, jak se na první pohled zdá.
Jak víte, pokrok se nezastavuje a výrobci pevných disků neustále vylepšují své produkty a provádějí změny v technologii výroby HDD. Objevují se nové řady modelů pevných disků, které se liší hustotou záznamu, firmwarem, designem jednotlivých uzlů, obvody desky elektroniky.

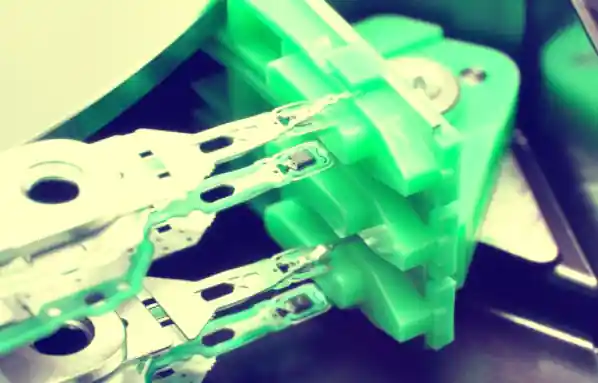

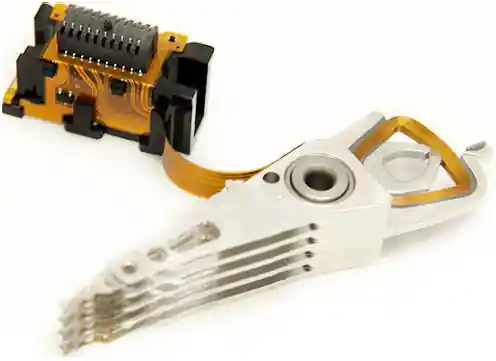

Dalším prvkem v konstrukci pevného disku je blok magnetických hlav (BMH). Nazývá se tak proto, že strukturálně, kromě samotných čtecích a zapisovacích hlav, je na něm čip předzesilovače a přepínače, který zesiluje signál přijímaný při čtení informací z magnetického disku. To vše se děje v jednom bloku. Během čtení a zápisu se hlavy vznášejí nad povrchem magnetického disku na vzduchovém polštáři tvořeném rychlostí otáčení disku, a pokud se do této mezery dostane částečky prachu, mohou povrch poškrábat. BMH je namontovaný ze dvou stran na skříň a kryt. Některé pevné disky mají velmi citlivý mechanismus provozu a narušení osy upevnění hlavní jednotky vede k nestabilnímu provozu a poruše.
Například u pevných disků Western Digital stačí odšroubovat šrouby na krytu, aby pevný disk přestal fungovat. Ve většině případů je porucha magnetické hlavové jednotky doprovázena metodicky klepajícími zvuky. Tyto zvuky jsou způsobeny skutečností, že BMH nemůže číst servisní informace umístěné na magnetickém disku kvůli poruše zesilovače-komutátoru nebo čtecí hlavy z BMH nebo poškození magnetické vrstvy disku. K tomu dochází, když je hlava zvednuta nebo odtržena. V posledním případě zpravidla není možné obnovit data, alespoň v současné době. Vytvořit alternativní zařízení pro čtení povrchu disku, pokud je poškozený, není ekonomicky odůvodněné.
Jak obnovit data v případě vadného BMH? K tomu je nutno provést kompletní výměnu jednotky magnetických hlav nebo přepínačů, pokud je to možné. Nebezpečí selhání jednotky magnetické hlavy je, že jsou v bezprostřední blízkosti magnetické vrstvy a mohou se poškodit. BMH moderních HDD má několik čtecích a zapisovacích hlav a hustota zápisu je tak vysoká, že vážně komplikuje operaci výměny hlav kvůli zmenšení rozchodu pro umístění BMH.

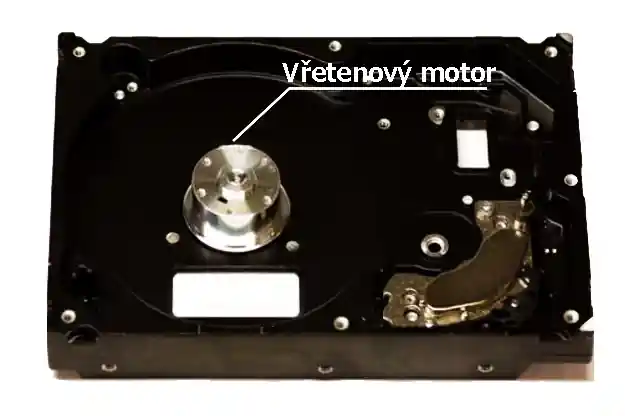

Je nutné říct několik slov o motoru, na kterém je sada magnetických disků umístěna. Ten kupodivu také někdy selže. Jedním z běžných poruch je zaseknutí motoru nebo porucha vinutí motoru, což znemožňuje roztočit sadu disků na požadovanou rychlost se zbývajícími prvky pevného disku v dobrém funkčním stavu. Jak se tento problém řeší? Řešením je změnit uspořádání disků na jiném stejném HDD, přičemž je důležité nerušit polohu jednoho disku vzhledem k druhému. Ale tato operace není tak jednoduchá, jak se na první pohled zdá, kvůli konstrukčním vlastnostem držáku magnetického disku.
Tento prvek v konstrukci pevného disku je možná nejzranitelnější, jeho poškození nevyhnutelně vede ke ztrátě informací. Poškození by zde mělo být chápáno nejen jako mechanické škrábance a řezy, ale také otisky prstů po nekvalifikovaném otevření hermetické zóny pevného disku, vyhoření ze spalování předzesilovače-přepínače, vzhled vadných sektorů atd.

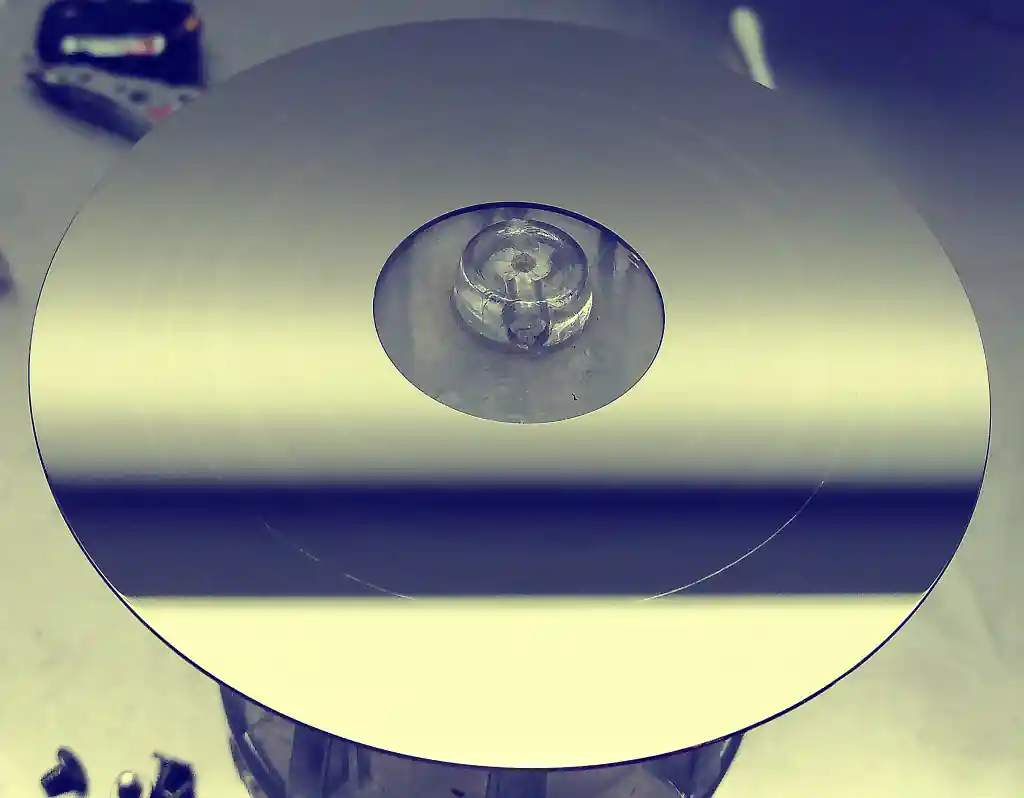

Zachování integrity povrchu magnetického disku je předpokladem pro práci při obnově dat. Magnetický disk je hliníková deska (někdy skleněná, podobně jako u pevných disků IBM) kulatého tvaru o velikosti CD. Na povrchu disku je magnetická vrstva, která slouží jako základ pro záznam informací. Zpočátku je povrch disku absolutně prázdný, to znamená, že magnetické domény nejsou nijak orientovány.

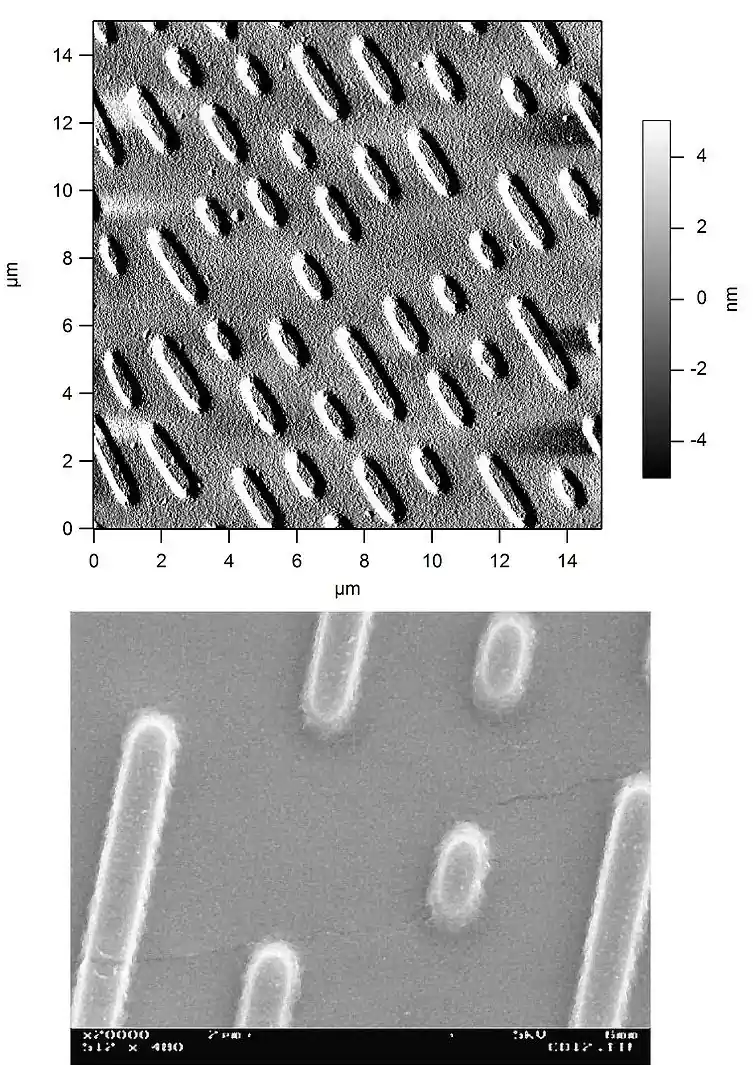

Pro orientaci jednotky magnetických hlav jsou na magnetický disk naneseny speciální značky – tzv. servo-značky (kruhový řetězec sektorových značek).
Toho se dosáhne pomocí nativního BMH, který je ovládán střídavě externím zařízením zvaným servo-zapisovač. Poté, co je povrch označen, může pevný disk již na samotný povrch zapisovat a číst. Okamžik, kdy jsou servo-značky zaznamenány nativními hlavami po sestavení, činí design zcela jedinečným v tom smyslu, že pokud potřebujete vyměnit hlavy, musí být nové vybrány z podobného pevného disku, ale zároveň nemusí pasovat ke starým servo-značkám.
Proto je někdy nutné pro obnovení dat několikrát vyměnit jednotku magnetických hlav. U velkých objemů pevného disku je v něm nainstalováno několik magnetických disků, které jsou upevněny na vřetenovém motoru a tvoří sadu disků. V souladu s tím dochází k malování servo-značek na všech discích současně a posunutí magnetických disků vůči sobě navzájem je potom nepřijatelné. A pokud je potřeba změnit uspořádání disků kvůli zablokování vřetenového motoru, pak pouze s celou sadou.
Závěrem stojí za to říci několik slov o komponentě, která není strukturálně zvýrazněna, ale je také důležitá při zajišťování výkonu pevného disku. Jsou to servisní informace nebo, jak se říká, sledování nuly. Informace o službě se skládají z modulů, jejichž integrita je pro výkon pevného disku zásadní. Každý z nich má svůj vlastní účel: pas na disk, sériové číslo, tabulka defektů, S.M.A.R.T. atd. Jedná se o druh OS pevného disku – program, jehož prostřednictvím pevný disk pracuje. Po zapnutí čte řídicí deska HDD tyto moduly, a pokud jsou poškozené, pevný disk nebude fungovat.
